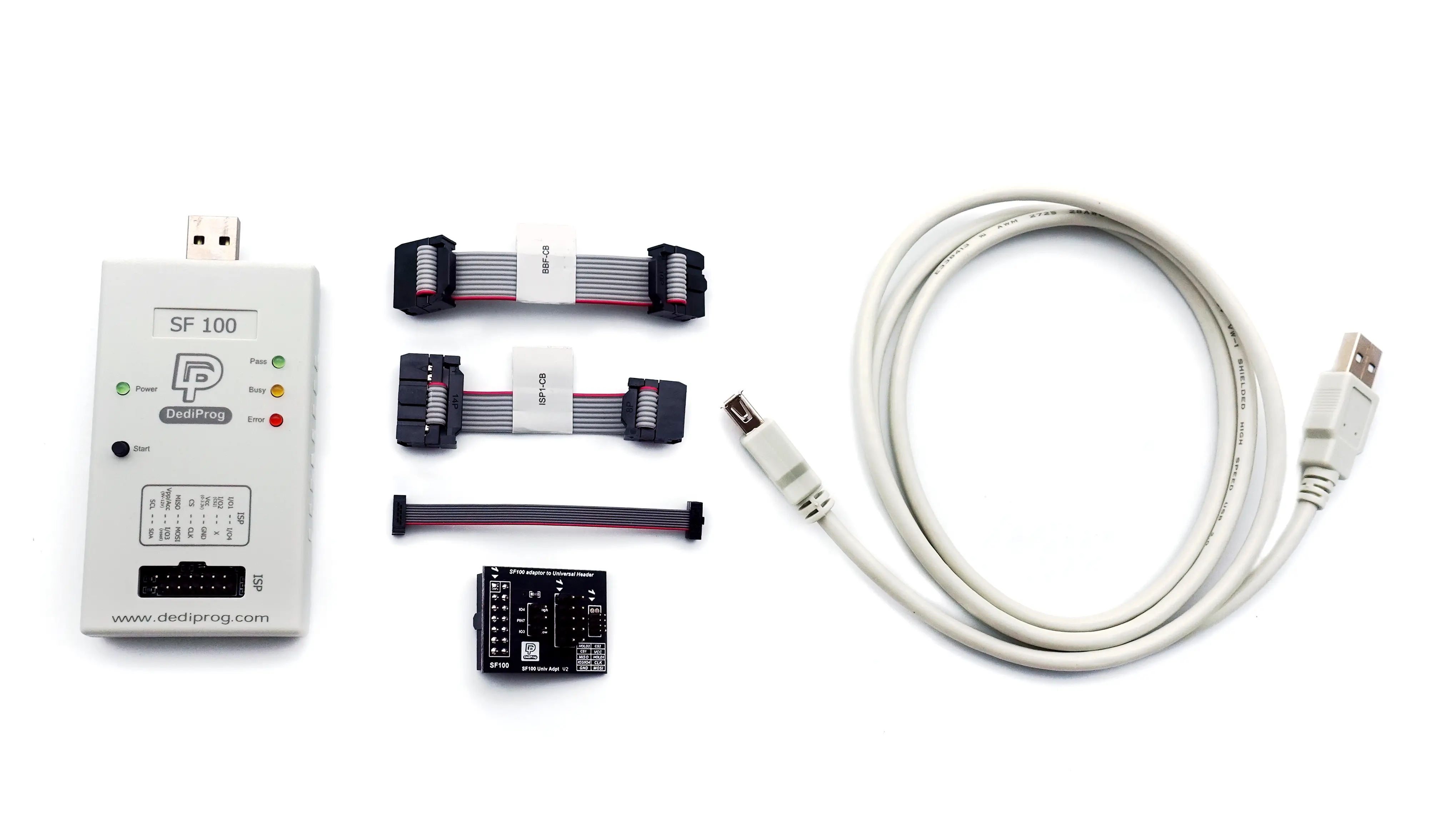

DediProg岱鐠 SF100 SPI NOR Flash 燒錄器

功能介紹

SF100 燒錄器可以高速燒錄焊接在板上的 SPI Flash 或用 Ezport 燒錄飛思卡爾 MCU。此燒錄器方便實用，又有容易操作的軟體介面和強大的燒錄功能，只需要連接 USB 線，並使用 Dediprog 的軟體即可。

產品特色

• SF100 可以提供焊接在板上的 Serial Flash 電源燒錄，也可以使用外部電源供電燒錄
• 燒錄飛思卡爾 MCU，使用 Ezport 燒錄 MCU 內部 Flash (MCF5223, MCF5221, MCF5213)，或使用 SBF 介面燒錄 MCU 外部 SPI Flash (MCF5445, MCF5227)
• 控制應用、控制器重置和 MOS 管隔離狀態
• 可控制分別燒錄兩顆 Serial Flash 記憶體 (新功能; SF100 序號為 DP001325，韌體版本為 2.0.4，軟體版本為 2.0.37 以上)
• USB 介面
• START 按鍵功能
• 信號衝突保護功能
• 多台燒錄器同時燒錄
• 支援 Windows 2003 及後續版本
• 支援 32 和 64 位元作業系統
• 支援 1 CS pin

High performance

*請注意燒錄和驗證時間將取決於不同的IC類型； 燒錄前請參閱 IC 規格書。

硬體

SF100 設計有 ISP 連接線 (Table 1：2x7 連接線)，透過正確連接，使用者可以控制燒錄器和驅動 SPI 信號、控制串閃、控制器和應用板狀態。 Dediprog 也提供 SF100 燒錄器的連接線，用來連接燒錄器 (2x4 連接線 2.54mm) 和待燒錄焊接在板上的晶片 (Table 2：2x4 )。

Table 1: SF100 ISP Header Pin Out (2x7)

   Table 2: ISP Cable Connector Pin Out (2x4)

SF100 USB 介面和多個軟體介面可以靈活使用，滿足市場和客戶不同的和更高更嚴格的需求：

工程模式

提供工程師高級開發或修改等功能

量產模式

提供作業員操作多台燒錄器並提高產能

Command Line

使用者可以透過 command line 控制 SF100 燒錄器

ISP 硬體要求:

為了能夠清楚地理解不同 ISP 或備份啟動的方式和不同的涉及電路，請於下載區下載我們指定的應用文件: AN0103 及 AN0106 及 Serial NOR 線上系統編程
