DediProg岱鐠 QSPI-BGA024080060-001D02

NT$ 9900

QSPI-BGA024080060-001D02

Usable for programmer(s)：
ProgMaster-U4
ProgMaster-U8
SF100
SF6000pLUS-G2
SF700

商品介紹

*** Only for SPI QUAD(BGA24 5*5)

1. Optimize the circuit to improve the programming yield of Quad IO, Dual IO, and Single IO.
2. Support programming SPI Flash.
3. The version after Dediware 3.16.28.13 supports programming EEPROM.
4. It is not supported to use this socket adaptor on K110/StarProg-A programmer to program IIC EEPROM ***

Package Type	Number of Pin	Type	PCB Dimension	IC Size(mm)
Package Type	Number of Pin	Type	PCB Dimension	Length(D1)	Width(E1)	Height(A)	Pitch(e)	L Pins(D)	W Pins(E)
BGA	24	Opentop	64*34	6	8	1.2	1

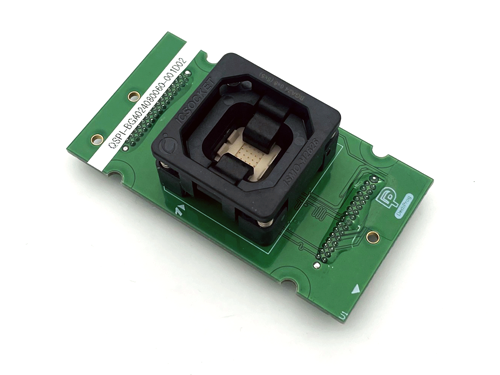

Adaptor Photo	IC Drawing(mm)

燒錄座使用方式

燒錄轉接座左下方有三角形標示，可與岱鐠科技燒錄器上三角形位置對應安裝。了解更多安裝方法，請點此下載。
※請注意: 如果不正確的安插設備，可能會導致設備及燒錄座的損壞。
燒錄座標示Pin 1是對應IC Pin 1位置，將燒錄座下壓後置入IC，如果連接一切正常，即可開始燒錄。
建議使用IC夾取工具，進行操作。也避免直接接觸燒錄轉接板，污垢及靜電的產生可能造成燒錄過程中發生錯誤。
使用完畢之後，請將燒錄轉接座從設備上取出。

※請注意: 燒錄座有分不同尺寸

ProgMaster Programmers
Standard Type

64 x 34mm (ProgMaster-U4/U8)

Special Type

64 x 54mm (ProgMaster-U4 only)
64 x 69mm (ProgMaster-U8 only)

NuProgPlus-U16
Standard Type

MCU PCB (82 x 34mm)
eMMC & UFS (108 x 34mm)

Special Type

MCU PCB (108 x 68mm)
